Protection contre les explosions de poussières
Évaluez la protection contre les explosions de poussières dans le traitement des poudres à partir de l’interaction entre le comportement du matériau, la conception des équipements et les conditions d’exploitation. Dans les systèmes traitant des poudres fines, de faibles variations de teneur en humidité, de distribution granulométrique, de conditions de transport ou de comportement à la décharge peuvent influencer la formation de nuages de poussières combustibles et la probabilité d’inflammation. Pour les installations équipées de machines Hosokawa Micron, la protection contre les explosions de poussières est donc abordée comme une question de procédé et de système.
ATEX et IECEx fournissent des cadres réglementaires et de certification importants. Toutefois, la réduction efficace du risque dépend de la manière dont les mesures de protection sont appliquées au procédé réel de traitement des poudres : aux points de transfert, dans les filtres, les sécheurs, les broyeurs, les interfaces de décharge et dans la maîtrise des charges électrostatiques. La directive ATEX 2014/34/UE couvre les équipements et systèmes de protection destinés à être utilisés en atmosphères potentiellement explosives. IECEx est le système de certification de l’IEC pour les équipements utilisés en atmosphères explosives.
Comment les explosions de poussières se produisent dans le traitement des poudres

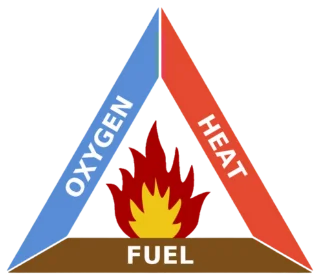

Une explosion de poussières nécessite trois éléments : une poussière combustible, de l’oxygène et une source d’inflammation. Dans le traitement des poudres, la matière combustible est souvent présente sous forme de nuage de poussières dispersées. L’oxygène est généralement présent dans l’air ambiant. La question technique centrale est donc de déterminer où des sources d’inflammation peuvent apparaître pendant le fonctionnement normal, le démarrage, l’arrêt, le nettoyage ou en cas de conditions de procédé dégradées.
L’électricité statique constitue un risque d’inflammation fréquent dans les systèmes de traitement des poudres. Les particules fines qui circulent dans des mélangeurs, sécheurs, broyeurs, filtres, vannes ou lignes de transport peuvent générer des charges électrostatiques par frottement et séparation. Si ces charges ne peuvent pas être dissipées de manière sûre par mise à la terre, liaison équipotentielle ou chemins de décharge contrôlés, une étincelle peut se produire et enflammer un nuage de poussières combustibles.
Les risques d’explosion de poussières deviennent souvent visibles à travers des symptômes de procédé avant d’apparaître comme des questions formelles de conformité. Les signaux typiques incluent les émissions de poussières, la surcharge des filtres, l’accumulation de produit, un comportement de décharge instable, des points chauds inattendus ou une contamination récurrente autour des points de transfert. Dans de nombreux cas, la cause ne se limite pas à un seul composant, mais résulte de l’interaction entre le comportement de la poudre, les conditions d’exploitation et les interfaces du système.

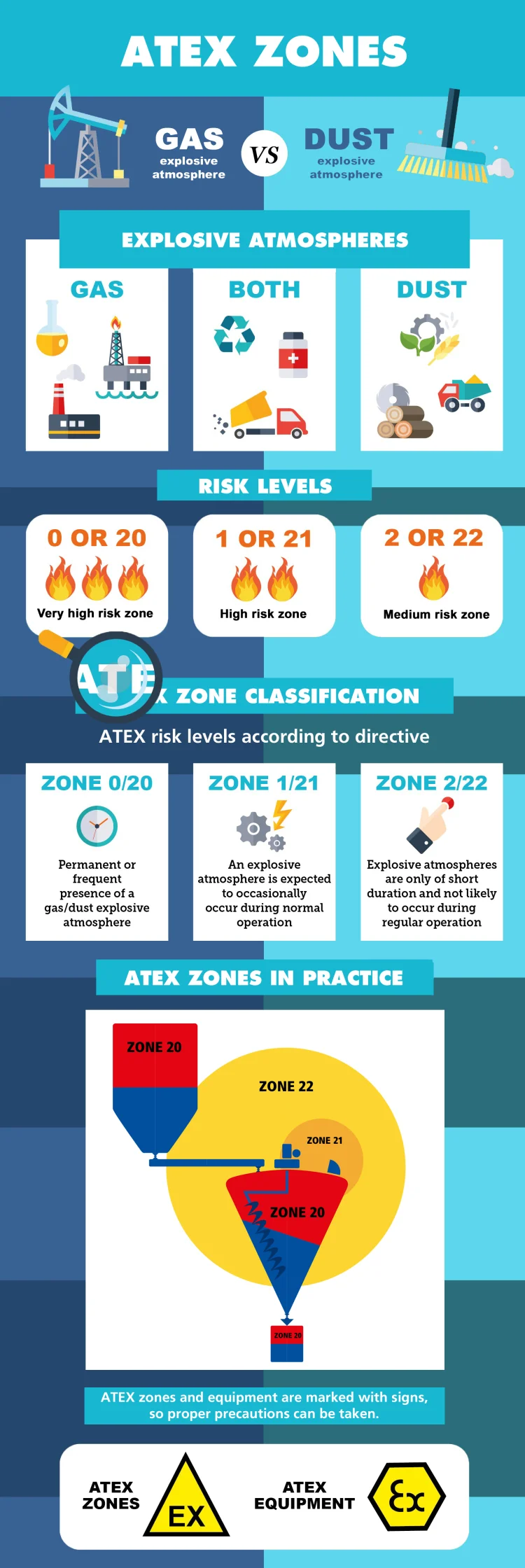

Comprendre ATEX et IECEx
ATEX et IECEx sont souvent utilisés comme termes généraux pour désigner la protection contre les explosions dans les installations industrielles, mais ils ne remplissent pas exactement la même fonction.
ATEX est le cadre européen applicable aux équipements, systèmes de protection et lieux de travail en atmosphères explosives. Il comprend des exigences relatives aux équipements et systèmes de protection, ainsi que des obligations d’exploitation telles que le zonage, l’évaluation des risques et la documentation. La directive ATEX 2014/34/UE définit les exigences essentielles de santé et de sécurité, ainsi que les procédures d’évaluation de la conformité avant la mise sur le marché des produits dans l’Union européenne.
IECEx est un système international de certification de l’IEC pour les normes relatives aux équipements utilisés en atmosphères explosives. Il permet de démontrer que des équipements, services ou personnes répondent à des exigences définies pour une utilisation en zones dangereuses.
Du point de vue du génie des procédés, ces deux cadres soutiennent les mêmes objectifs opérationnels : prévenir les sources d’inflammation, réduire autant que possible la probabilité de formation de nuages de poussières dangereux et appliquer des mesures de protection adaptées aux conditions réelles du procédé.
Pourquoi la protection contre les explosions de poussières est un sujet de système
Les risques d’explosion de poussières proviennent rarement d’une seule machine isolée du reste du procédé. Une ligne de traitement des poudres peut évoluer vers un profil de risque plus élevé sous l’effet combiné des propriétés du matériau, des mouvements d’air, de la filtration, du comportement à la décharge, des dépôts, des routines de maintenance et des pratiques quotidiennes d’exploitation.
Un mélangeur, un sécheur, un broyeur ou un filtre peut être correctement spécifié en tant que composant individuel, tandis que les interfaces entre les étapes du procédé continuent à générer des risques. Il peut s’agir de nuages de poussières aux points de remplissage et de décharge, d’accumulations de produit dans des zones mortes, d’entrées d’air non maîtrisées, d’un découplage d’explosion insuffisant entre sections de procédé ou de charges électrostatiques pendant le transfert du produit.
C’est pourquoi la protection contre les explosions de poussières doit suivre le flux du procédé. Une analyse au niveau du système permet d’identifier où des nuages de poussières combustibles peuvent se former, où des dépôts peuvent s’accumuler et quelles sources d’inflammation sont réellement présentes en exploitation. Elle permet aussi de distinguer les mesures qui améliorent principalement la documentation de celles qui réduisent effectivement le risque en production quotidienne.
Mesures techniques pratiques
Les mesures de prévention et de protection contre les explosions de poussières doivent être sélectionnées en fonction du mécanisme de risque identifié dans le procédé. Dans les systèmes de traitement des poudres et solides en vrac, les mesures suivantes peuvent notamment être pertinentes :
- concepts de mise à la terre et de liaison équipotentielle pour maîtriser les charges électrostatiques
- conception du confinement et des transferts afin de réduire les émissions de poussières
- conception contrôlée de la décharge pour éviter un écoulement instable de la poudre ou l’accumulation de produit
- inertage lorsqu’une réduction de la teneur en oxygène est nécessaire
- systèmes de protection certifiés, tels que l’évent d’explosion, le découplage d’explosion ou la suppression d’explosion
- analyse des filtres, points de décharge, lignes de transport et interfaces du système
- mise à jour de la documentation lorsque les conditions d’exploitation ou les exigences normatives évoluent
Les mesures les plus efficaces sont généralement celles qui s’intègrent aux contraintes du procédé. Les améliorations de sécurité doivent rester compatibles avec la capacité, l’aptitude au nettoyage, la maintenabilité, la qualité du produit et la fiabilité à long terme de l’installation.
Analyse des installations existantes avec machines Hosokawa Micron
Les installations existantes peuvent nécessiter une nouvelle analyse lorsque les propriétés du matériau changent, lorsque les conditions de production sont ajustées, lorsque des équipements sont modifiés ou lorsque l’expérience d’exploitation révèle des anomalies récurrentes. Même un seul composant inadapté ou non compatible dans un système par ailleurs conforme peut influencer le concept de protection de l’ensemble de l’installation.
L’accompagnement de Hosokawa Micron en matière de protection contre les explosions de poussières se concentre sur les installations utilisant des machines Hosokawa Micron. Cela permet d’adapter les recommandations à la conception des machines, aux étapes du procédé, au comportement de la poudre et aux conditions réelles d’exploitation de l’installation.
Une analyse pratique peut inclure l’évaluation de la configuration actuelle du système, l’identification des interfaces pertinentes pour le risque, la vérification de la mise à la terre et des liaisons équipotentielles, l’examen des systèmes de protection existants et des recommandations pour des adaptations ciblées.
Protection contre les explosions de poussières dans la conception de nouveaux systèmes
Dans les nouveaux systèmes de traitement des poudres, la protection contre les explosions de poussières doit être prise en compte dès le développement du procédé et de l’implantation. Une attention précoce au zonage, à la maîtrise des sources d’inflammation, à la décharge de pression, au découplage d’explosion, à l’inertage et aux interfaces d’équipements réduit le besoin de modifications ultérieures.
Cela est particulièrement important dans les systèmes intégrés de traitement des poudres, où le mélange, le séchage, le broyage, l’agglomération, la classification, le transport et la filtration sont combinés. Les mesures de protection doivent être compatibles sur l’ensemble de la ligne de procédé, plutôt qu’optimisées uniquement pour chaque composant individuel.
En intégrant la protection contre les explosions dès la conception du système, les exigences du procédé et les mesures de protection peuvent être alignées avant l’installation, la mise en service et la documentation.
Conformité continue et changements de procédé
La protection contre les explosions de poussières n’est pas une activité ponctuelle. Les changements de matières premières, de distribution granulométrique, de teneur en humidité, de débit, de routines de nettoyage, de performance de filtration ou de comportement à la décharge peuvent modifier le profil de risque d’un système de traitement des poudres.
Les exigences réglementaires et les normes peuvent également évoluer. Une révision périodique peut donc être nécessaire, en particulier lorsque les équipements sont modifiés, lorsque la production est intensifiée ou lorsque la gamme de produits change. Une attention continue à la protection contre les explosions de poussières contribue à la protection des opérateurs, à la disponibilité de l’installation et à la fiabilité du procédé.
Le rôle de Hosokawa Micron
Hosokawa Micron associe son expertise en traitement des poudres à une expérience pratique en conception d’équipements, intégration de systèmes et exploitation industrielle. Pour les installations utilisant des machines Hosokawa Micron, cela permet d’évaluer les mesures de protection contre les explosions de poussières en relation avec le procédé réel, et pas uniquement avec des composants individuels.
L’accompagnement peut inclure une analyse structurée de l’installation, des recommandations techniques et des mesures pratiques pour des systèmes existants ou de nouveaux projets impliquant des équipements de traitement des poudres Hosokawa Micron.
Évaluez votre protection
Analysez les risques d’explosion de poussières dans votre installation équipée de machines Hosokawa Micron avec l’appui de nos spécialistes procédés et systèmes.
FAQ – Protection contre les explosions de poussières, ATEX et IECEx
Qu’est-ce qu’ATEX ?
Qu’est-ce qu’IECEx ?
IECEx est le système international de certification de l’IEC pour les équipements, services et personnes liés aux atmosphères explosives. Il repose sur les normes IEC et soutient la reconnaissance internationale des équipements et services destinés aux zones dangereuses.
IECEx est-il identique à ATEX ?
Non. ATEX relève de la législation européenne, tandis qu’IECEx est un système international de certification. Les deux sont utilisés dans le cadre de la protection contre les explosions, mais la voie appropriée dépend de l’emplacement de l’installation, du périmètre du projet et des exigences d’accès au marché.
Pourquoi l’électricité statique représente-t-elle un risque dans le traitement des poudres ?
Les poudres fines en mouvement peuvent générer des charges électrostatiques par frottement et séparation. Si ces charges ne sont pas dissipées de manière sûre, elles peuvent se décharger sous forme d’étincelle et enflammer un nuage de poussières combustibles.
Où les risques d’explosion de poussières apparaissent-ils le plus souvent ?
Les risques apparaissent souvent aux interfaces où des nuages de poussières peuvent se former ou où des dépôts peuvent s’accumuler. Exemples : points de remplissage, points de décharge, filtres, sections de transport pneumatique, broyeurs, sécheurs et transferts entre étapes de procédé.
La protection contre les explosions de poussières peut-elle être améliorée sans remplacer tout le système ?
Souvent, oui. Les améliorations peuvent porter sur un meilleur confinement, une conception révisée des points de transfert ou de décharge, une meilleure mise à la terre et liaison équipotentielle ou des mesures de protection ciblées. L’approche appropriée dépend du mécanisme de risque identifié.
Hosokawa Micron accompagne-t-il toutes les installations de traitement des poudres ?
L’accompagnement de Hosokawa Micron en matière de protection contre les explosions de poussières se concentre sur les installations équipées de machines Hosokawa Micron. Cela permet d’adapter les recommandations à la conception des machines, au comportement du procédé et aux conditions réelles d’exploitation.
