Les pales montées sur le rotor génèrent des mouvements axiaux et radiaux dans une chambre horizontale. Elles mélangent et transportent continuellement le produit avec un temps de séjour court.
Menu
MÉLANGEURS EN CONTINU
pour poudres et solides en vrac

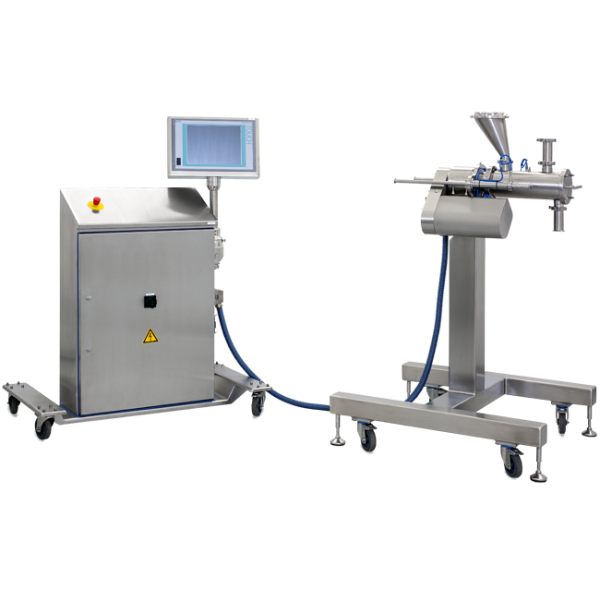

Modulomix
Mélangeur horizontal à pales
Le Modulomix est un mélangeur horizontal à pales conçu pour le mélange continu de poudres fines, cohésives ou difficiles à écouler. Les vitesses périphériques élevées permettent une dispersion intensive avec un temps de séjour court et une élévation de température limitée.
La vitesse du rotor et la configuration des pales peuvent être adaptées aux propriétés du produit et à l’intensité de mélange recherchée. Plusieurs unités peuvent également être installées en série lorsque la formulation nécessite des étapes successives présentant des conditions de cisaillement différentes.
Avantages
- Mélange continu rapide et homogène
- Temps de séjour court et faible rétention de produit
- Intensité de cisaillement réglable
- Élévation de température limitée
- Conception compacte et modulaire
- Nettoyage et changement de produit facilités
- Intégration possible avec des systèmes de dosage gravimétrique et des outils PAT
- Versions sanitaires et enveloppes de chauffage ou de refroidissement disponibles
Principe de fonctionnement

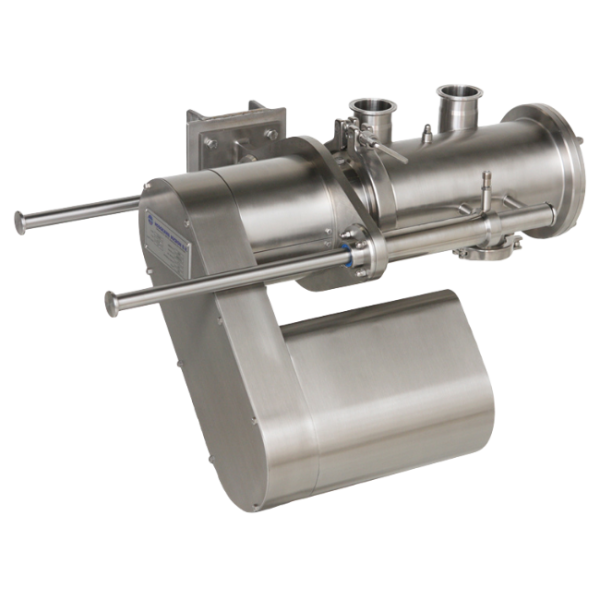

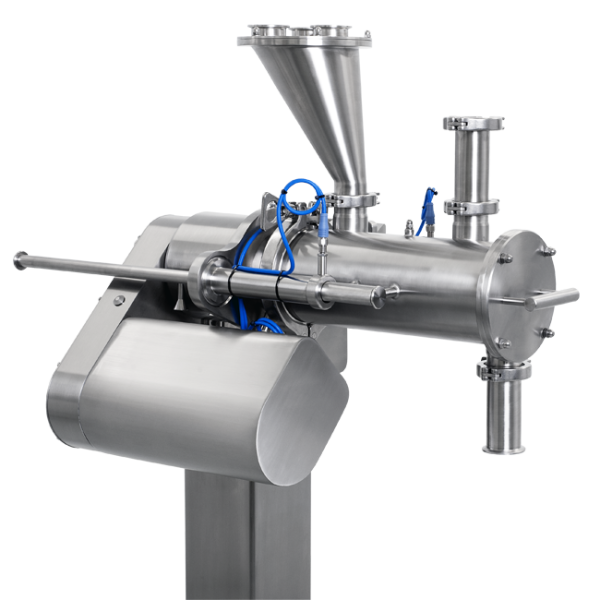

Le Modulomix comprend une chambre cylindrique horizontale équipée d’un arbre central muni de pales. En tournant à faible distance de la paroi, celles-ci génèrent des mouvements axiaux et radiaux qui transportent et dispersent continuellement le produit dans la chambre de mélange.
La vitesse du rotor, la géométrie des pales et le temps de séjour sont définis en fonction des caractéristiques de la formulation. Le Modulomix peut ainsi fonctionner avec différents niveaux de cisaillement tout en limitant les variations de température et, selon l’application, l’attrition des particules.

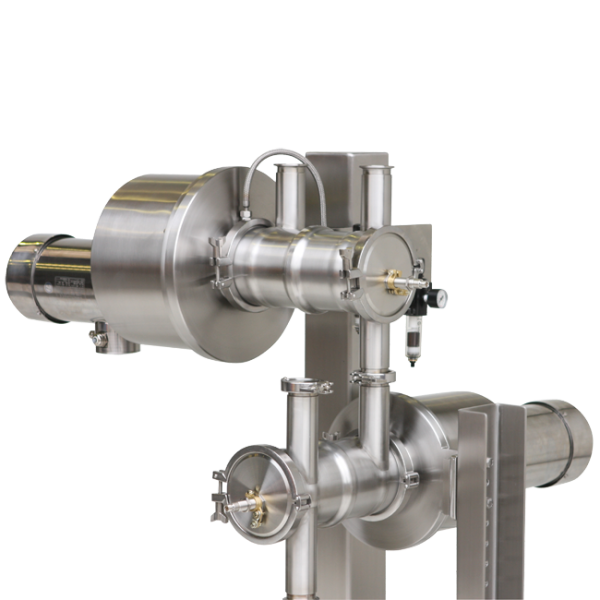

Lorsque plusieurs régimes de mélange sont nécessaires, différentes unités peuvent être montées en série. Une première étape peut, par exemple, assurer la dispersion intensive des composants, tandis qu’une étape ultérieure permet l’incorporation plus douce d’un lubrifiant ou d’un ingrédient sensible.
Le Modulomix peut également être utilisé pour l’enrobage ou la modification de surface. L’ajout contrôlé de faibles quantités de liquide ou de poudre permet notamment d’améliorer la mouillabilité ou les propriétés de surface de certains produits.
Flexibilité de procédé
Le Modulomix convient notamment aux opérations suivantes :
- Mélange et homogénéisation de poudres sèches
- Dispersion de poudres fines ou cohésives
- Incorporation de faibles quantités de liquide
- Hydratation de poudres difficiles à mouiller
- Mélange de suspensions
- Enrobage et modification de surface
- Agglomération et granulation légère
- Désagglomération et finition
- Chauffage, refroidissement ou traitement thermique
Les possibilités et les performances dépendent des propriétés du produit, de la formulation et de la configuration de l’équipement.
Modèles et capacités
Les valeurs ci-dessous sont indicatives. La capacité effective dépend notamment de la masse volumique, des propriétés d’écoulement, du temps de séjour et de l’intensité de mélange requise.
| Modèle | [-] | MMX-1 | MMX-2 | MMX-2.5 | MMX-3 |
|---|---|---|---|---|---|
| Capacité à une masse volumique de 0,5 kg/l | [kg/h] | 2,5 – 120 | 10 – 480 | 15 – 750 | 22,5 – 1 080 |
| Puissance moteur indicative | [kW] | 1,6 | 7,5 | 11 | 15 |
Des informations détaillées et une configuration adaptée à votre application sont disponibles sur demande.
Options et équipements auxiliaires
Le Modulomix peut être intégré à une ligne comprenant des doseurs gravimétriques à perte de poids, des systèmes de dosage de liquides, des instruments PAT et des équipements situés en amont ou en aval.

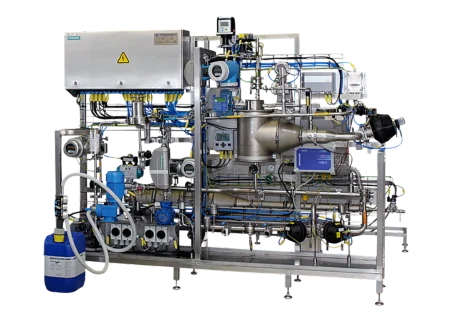

Selon l’application, il peut être fourni avec une enveloppe de chauffage ou de refroidissement, une exécution sanitaire ainsi que des solutions de nettoyage CIP/SIP. Des configurations adaptées aux exigences GMP sont disponibles pour les applications pharmaceutiques.
Testez avant d’investir

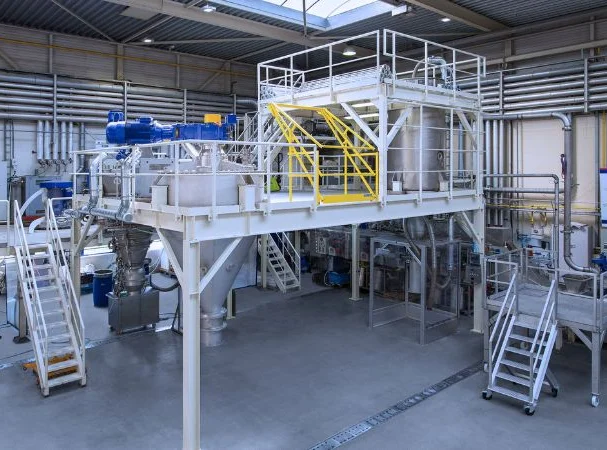

Réalisez des essais avec vos matières dans l’un de nos centres d’essais. Les résultats permettent d’évaluer le comportement du produit, l’homogénéité du mélange et les principaux paramètres nécessaires au choix de la configuration et au changement d’échelle.
En savoir plus
Parlez à nos experts
Vous recherchez un mélangeur pour un procédé continu ? Nos spécialistes vous accompagnent dans la définition d’une configuration adaptée à vos matières et à vos objectifs de production.
Questions fréquentes
Quel est le principe du mélangeur Modulomix ?
Le niveau de cisaillement peut-il être ajusté ?
Oui. La vitesse du rotor et la configuration des pales sont choisies en fonction des propriétés du produit et de l’intensité de mélange recherchée. Plusieurs unités peuvent être installées en série pour combiner différents régimes de mélange.
Quels produits peuvent être traités ?
Le Modulomix peut traiter des poudres fines ou cohésives, des formulations contenant de faibles quantités de liquide et certaines suspensions. Il est notamment utilisé dans les industries pharmaceutique, chimique, alimentaire, minérale et métallurgique.
Le Modulomix peut-il être intégré à une ligne de fabrication continue ?
Oui. Il peut être associé à des doseurs gravimétriques, des systèmes de dosage de liquides, des outils PAT et des équipements en aval. La configuration est définie selon le procédé et les exigences de contrôle.
Applications
Le mélangeur Modulomix convient à une large variété de produits. Exemples :
