Série Picoline

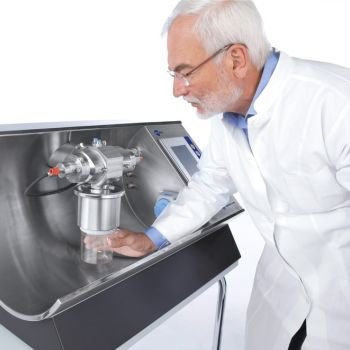

La Picoline de Hosokawa Alpine est un système modulaire conçu pour le broyage fin, la sélection et le mélange de très petites quantités de poudres ou de suspensions en laboratoire. Elle permet de réaliser des essais avec seulement quelques millilitres de produit.
Le système comprend quatre éléments : une unité de commande, une unité de procédé, des modules fonctionnels interchangeables et différents accessoires. Cette architecture permet d’adapter facilement la configuration à l’opération étudiée.
Modules fonctionnels
Différents modules sont disponibles pour le broyage, la sélection, le mélange et la modification des particules :

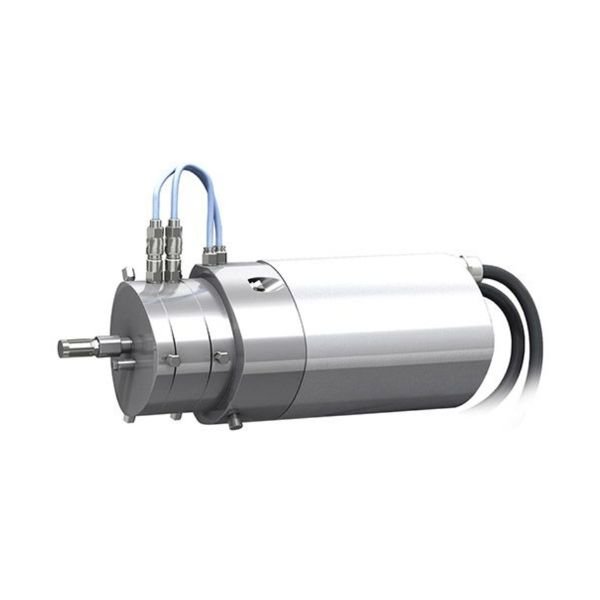

- Picobond, mélangeur à haute énergie ;

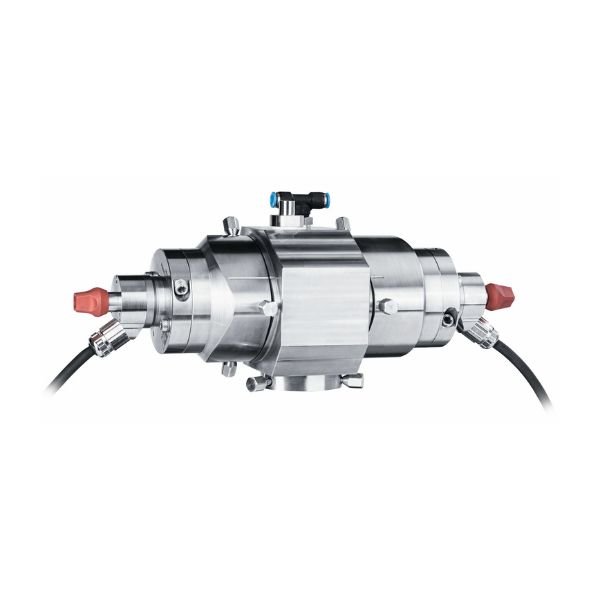

- Picocross, broyeur à broches contrarotatives ;

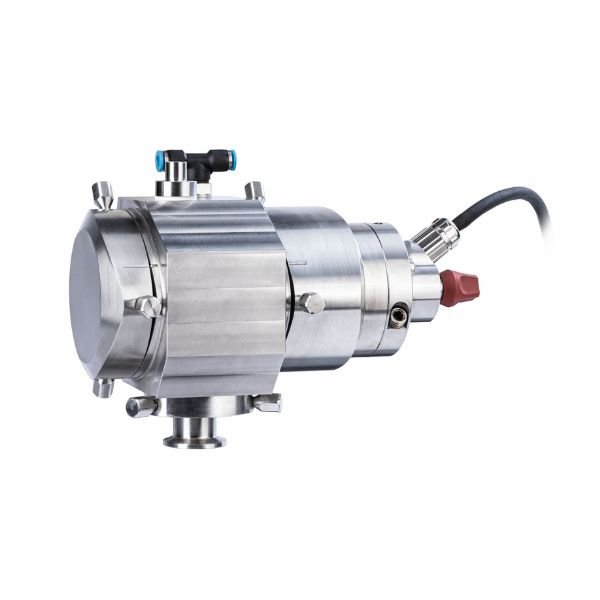

- Picocrush, broyeur à marteaux ;

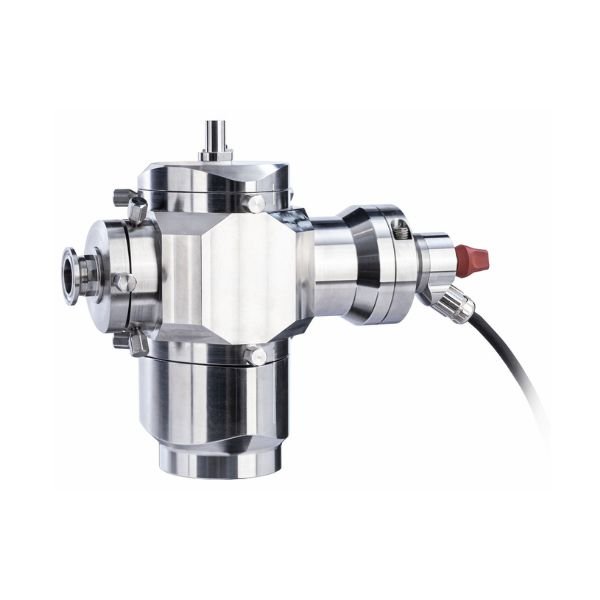

- Picojet, broyeur à jets opposés ;

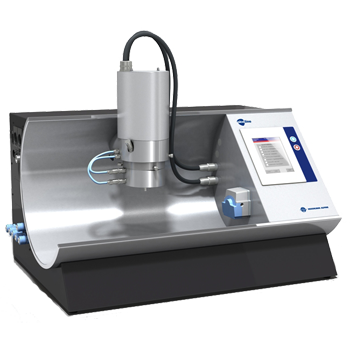

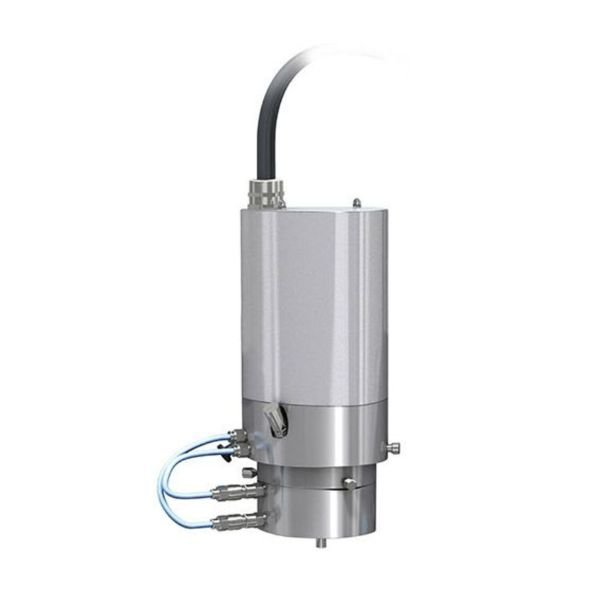

- Picomix, mélangeur discontinu ;

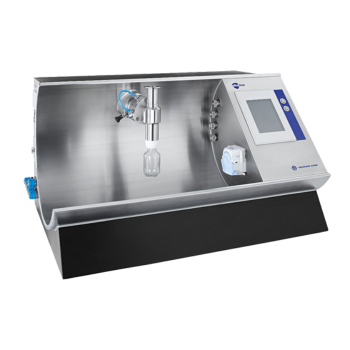

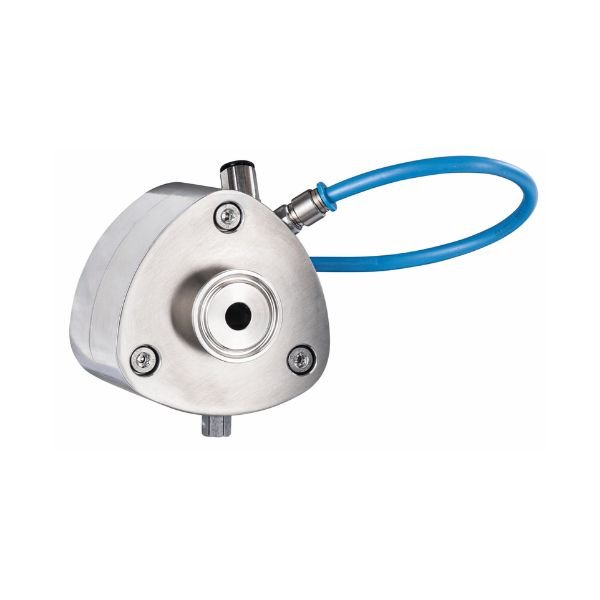

- Piconizer, broyeur à jet en spirale ;

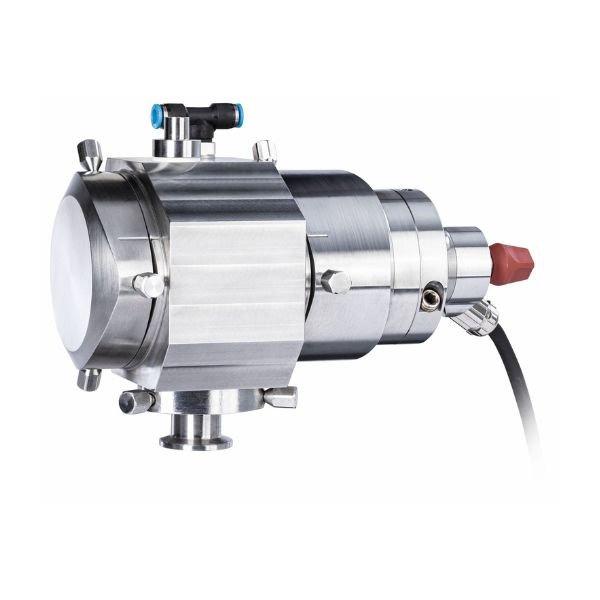

- Picoplex, broyeur à impact ;

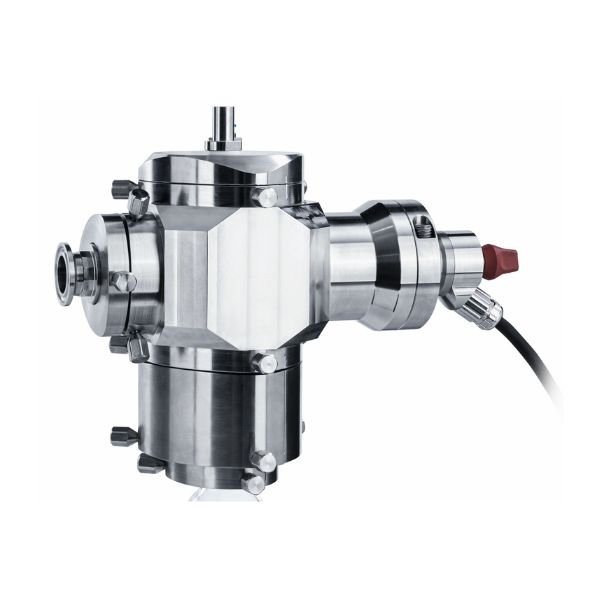

- Picosplit, sélecteur ultrafin ;

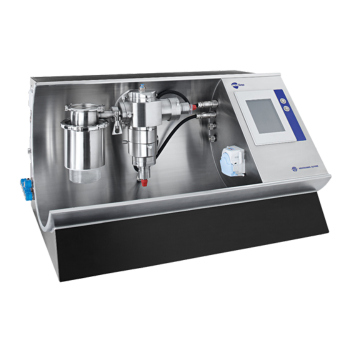

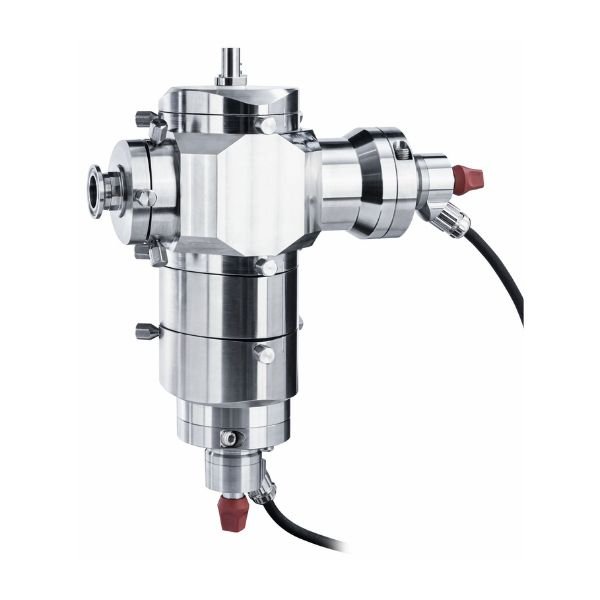

- Picozirk, broyeur-sélecteur.
Plateforme modulaire

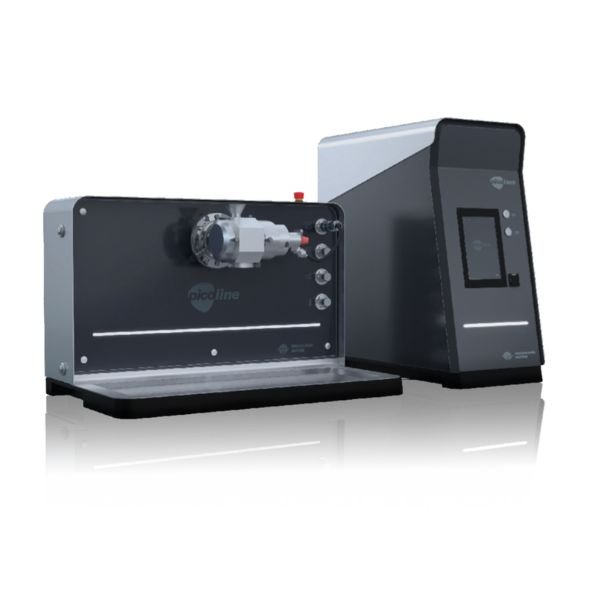

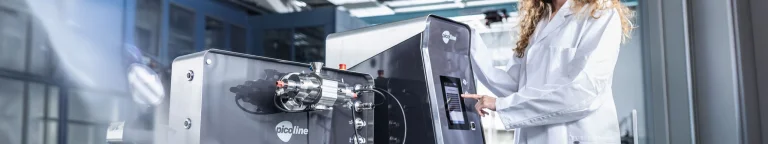

La Picoline se compose de deux unités distinctes. L’unité de procédé accueille le module fonctionnel, tandis que l’unité de commande regroupe l’écran tactile, les composants de commande et le distributeur de gaz. Les deux unités peuvent être positionnées séparément en fonction de la configuration du laboratoire.
Conception compacte
Grâce à ses dimensions compactes, l’unité de procédé peut être installée sous une hotte de laboratoire, tandis que l’unité de commande reste facilement accessible à l’extérieur. La surface de l’unité de procédé est réalisée en acier inoxydable brossé afin de faciliter le nettoyage. Une interface standardisée permet de raccorder les différents modules fonctionnels à la plateforme. Le système peut ainsi être complété ultérieurement par des modules supplémentaires.
Transposition à l’échelle industrielle
Les modules Picoline reposent sur les principes de fonctionnement d’équipements industriels Hosokawa Alpine, notamment les broyeurs AS, AFG, ZPS et UPZ, le sélecteur ATP ainsi que les technologies Nobilta et Cyclomix. Les essais réalisés à petite échelle fournissent ainsi une base utile pour sélectionner la technologie appropriée et préparer le passage à une capacité supérieure.
Commande et visualisation
Le module installé est sélectionné depuis l’écran tactile, après quoi la logique de commande correspondante est automatiquement activée. L’interface permet de visualiser les données de fonctionnement, les valeurs de réglage et les courbes de tendance à différents niveaux de détail. Les données du procédé peuvent être exportées au format CSV sur une clé USB.
Spécifications
Dimensions indiquées sans module fonctionnel ni accessoire.
- Dimensions de l’unité de procédé : 710 × 450 × 480 mm (l × H × P)
- Dimensions de l’unité de commande : 330 × 660 × 620 mm (l × H × P)
- Masse : environ 50 kg par unité, selon l’équipement
- Commande : écran tactile avec microprocesseur intégré
- Composants : bus CAN, alimentation intégrée et arrêt d’urgence
- Connexion : un port USB
- Signalisation : voyant LED indiquant l’état du système
Accessoires
Des accessoires sont disponibles pour adapter le système au produit, au module et au mode de fonctionnement. La gamme comprend notamment des dispositifs de dosage, des cyclones et des filtres, un système d’aspiration, une vis d’alimentation pour le broyage cryogénique, une unité de régulation de température et différents récipients de collecte.
Les configurations peuvent être adaptées au traitement de poudres sèches ou de suspensions fluides, à un fonctionnement discontinu ou continu et, selon le module, à l’utilisation d’air comprimé ou de gaz inerte.
Développement à petite échelle
Grâce à sa conception modulaire, la Picoline permet d’étudier différentes technologies avec une quantité minimale de produit. Elle convient aux instituts de recherche et aux services de développement travaillant notamment dans les industries pharmaceutique, chimique et céramique, ainsi que dans la recherche sur les batteries, les matériaux fonctionnels et les terres rares.
