Mélange de poudres par lots ou en continu

Traitez efficacement les poudres en sélectionnant un concept de mélange adapté au débit requis, au comportement du produit, à la flexibilité des formulations et au niveau de maîtrise du procédé. Le mélange par lots et le mélange en continu peuvent tous deux produire des mélanges homogènes, mais ils diffèrent sensiblement en termes de temps de séjour, de stratégie de dosage, de configuration des équipements et d’intégration avec les opérations unitaires en amont et en aval.

Le choix du procédé doit s’appuyer sur les propriétés des poudres et les exigences de production plutôt que sur le seul débit. Hosokawa Micron propose des technologies de mélange de poudres par lots et en continu, depuis les mélangeurs coniques à vis à faible cisaillement jusqu’aux mélangeurs batch à haut cisaillement et aux systèmes continus compacts pour l’ajout poudre-liquide, l’enrobage, l’agglomération et le mélange continu contrôlé.

Le mélange par lots est généralement privilégié pour les formulations flexibles et les changements de produit fréquents, tandis que le mélange en continu convient mieux aux formulations stables, aux débits soutenus et aux procédés continus intégrés.

Quelle est la différence entre le mélange par lots et le mélange continu des poudres ?

Dans un procédé de mélange par lots, une quantité définie d’ingrédients est introduite dans le mélangeur, mélangée pendant une durée déterminée puis déchargée avant le démarrage du lot suivant. Cette approche assure une séparation claire entre les lots de production et permet d’ajuster les conditions de mélange d’un lot à l’autre.

Dans un procédé de mélange en continu, les poudres et, si nécessaire, les liquides sont dosés en permanence dans le mélangeur tandis que le produit mélangé est évacué simultanément. La qualité du produit dépend donc non seulement du mélangeur lui-même, mais aussi de la précision et de la stabilité de l’alimentation, de la distribution du temps de séjour et de l’interaction entre le mélangeur et le reste du procédé.

Le choix entre les deux concepts constitue donc une décision à l’échelle du système, qui doit tenir compte des propriétés du produit, des exigences de cisaillement, du débit, de la fréquence des changements de produit, de la précision du dosage et des opérations en aval.

Quand le mélange de poudres par lots est-il approprié ?

Le mélange par lots offre une grande flexibilité lorsque les formulations, les tailles de lots ou les conditions de procédé changent régulièrement. Il convient également aux applications dans lesquelles chaque lot doit rester clairement identifiable ou lorsque plusieurs opérations doivent être réalisées dans le même équipement.

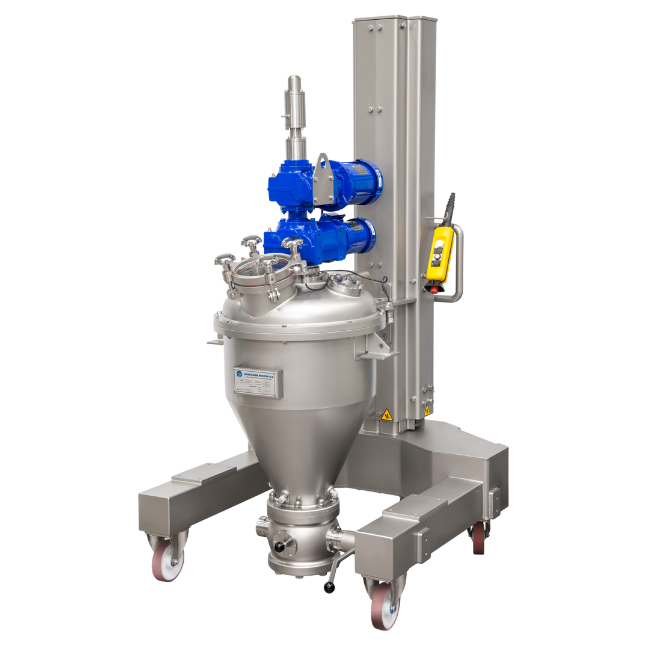

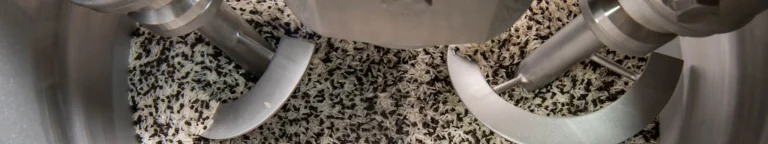

La gamme de mélangeurs batch de Hosokawa Micron couvre des procédés à faible, moyen et fort cisaillement. Le mélangeur conique à vis Nauta^® de Hosokawa Micron assure un mélange doux à faible intensité pour les poudres fluides, fragiles ou sujettes à la ségrégation. Le mélangeur conique à pales CPM de Hosokawa Micron convient aux applications à faible ou moyen cisaillement nécessitant des temps de mélange plus courts et une faible sollicitation du produit. Pour les poudres cohésives ou les procédés nécessitant un apport d’énergie plus élevé, le mélangeur à haut cisaillement Cyclomix de Hosokawa Micron combine forces de cisaillement et d’impact.

Le traitement par lots peut également être avantageux lorsque le mélangeur assure plusieurs opérations unitaires. Selon la configuration de l’équipement, le mélange peut être associé à l’ajout de liquides, l’enrobage, le chauffage, le refroidissement, la réaction ou le séchage sous vide.

Le mélange continu devient particulièrement intéressant lorsque les campagnes de production sont longues, que le débit est stable et que la formulation peut être alimentée par des doseurs commandés avec précision.

Comme le mélangeur ne contient qu’une quantité relativement faible de produit à un instant donné, les systèmes continus peuvent associer un débit élevé à un encombrement compact et à des temps de séjour courts. Les technologies continues de Hosokawa Micron comprennent notamment le mélangeur à fort impact Flexomix de Hosokawa Micron et le mélangeur à pales horizontal Modulomix de Hosokawa Micron.

Le Flexomix est conçu pour le mélange continu intensif de poudres fluides ou cohésives avec des liquides. Il est également utilisé pour des opérations telles que l’enrobage et l’agglomération. Dans le traitement du cacao, par exemple, Hosokawa utilise le Flexomix pour la lécithinisation en continu, où poudre et liquide sont mélangés pendant un temps de séjour très court.

Le Modulomix repose sur le principe de mélange du Cyclomix de Hosokawa et peut être configuré pour des opérations à faible, moyen ou fort cisaillement. Il a notamment été développé pour les procédés pharmaceutiques continus et peut être intégré à des systèmes de Process Analytical Technology pour le suivi en ligne de la qualité du mélange.

Un volume de production élevé n’impose pas automatiquement un procédé de mélange en continu. Les mélangeurs batch de grande capacité peuvent également assurer des débits élevés lorsque de longues campagnes, un traitement doux ou des tailles de lots flexibles sont nécessaires.

À l’inverse, des mélangeurs batch plus compacts et à forte intensité peuvent atteindre des cadences globales élevées grâce à des cycles de mélange courts. Le mélange continu devient particulièrement intéressant lorsque l’installation doit être compacte, que les conditions d’alimentation sont stables et qu’un flux de production ininterrompu est recherché.

Le débit requis doit donc être évalué conjointement avec le temps de cycle, le volume utile du mélangeur, les temps de remplissage et de vidange, les exigences de nettoyage et la capacité des systèmes de dosage en amont.

Cisaillement et énergie de mélange

L’intensité de mélange requise constitue un autre critère de sélection fondamental.

Le traitement à faible cisaillement est généralement privilégié lorsque l’objectif est l’homogénéisation avec une dégradation minimale des particules. Des forces de cisaillement ou d’impact plus élevées peuvent être nécessaires pour des poudres cohésives, lorsque des liquides doivent être répartis dans le lit de poudre ou lorsque le procédé comprend des opérations d’enrobage, de désagglomération ou d’agglomération.

Hosokawa Micron distingue donc ses technologies batch et continues en fonction de l’intensité de mélange, plutôt que de considérer les deux modes de fonctionnement comme des catégories technologiques figées.

En traitement par lots, l’énergie de mélange peut souvent être ajustée par la vitesse du rotor ou de la vis ainsi que par la durée de mélange. En continu, l’intensité de mélange doit également être considérée conjointement avec le débit d’alimentation et le temps de séjour.

La précision du dosage est essentielle en mélange continu

Un mélangeur continu ne peut produire une formulation constante que si les débits massiques entrants restent stables.

Les poudres et autres solides en vrac sont donc généralement alimentés à l’aide de systèmes de dosage contrôlés, tandis que l’ajout de liquides nécessite une régulation de débit tout aussi précise. Les systèmes d’agglomération continue de Hosokawa, par exemple, utilisent une alimentation de poudre par perte de poids associée à un dosage contrôlé du liquide afin de maintenir un rapport poudre-liquide constant.

Les performances des doseurs, la stratégie de remplissage et la commande du procédé deviennent ainsi des éléments intégrés du système de mélange continu plutôt que de simples équipements auxiliaires.

Le mélange par lots dépend moins de la stabilité instantanée de l’alimentation puisque l’ensemble de la formulation peut être pesé avant ou pendant le chargement. La précision du pesage et du dosage reste néanmoins importante pour la qualité finale du mélange.

Lorsqu’une ligne de production traite de nombreuses formulations, le nettoyage et les changements de produit peuvent fortement influencer l’utilisation globale de l’installation.

Les systèmes batch offrent une séparation naturelle entre les lots de production. Cela peut faciliter l’inspection, l’échantillonnage et le nettoyage, notamment lorsqu’un accès direct à la cuve de mélange est nécessaire.

Le traitement continu évite les cycles répétés de remplissage et de vidange pendant les longues campagnes, mais le changement de produit doit être pris en compte dès la conception du système. Les résidus présents dans les doseurs, les conduites de transfert et le mélangeur doivent être gérés dans leur ensemble, en particulier lorsque le risque de contamination croisée est critique.

La comparaison doit donc porter sur l’ensemble de la ligne de mélange et non uniquement sur le nettoyage du mélangeur.

Mélange par lots et mélange continu en un coup d’œil

Sélectionner le mélangeur dans le contexte du procédé complet

La sélection du mélangeur doit commencer par les poudres et liquides à traiter. Les paramètres pertinents comprennent notamment la fluidité, la cohésivité, la densité apparente, la distribution granulométrique, la tendance à la ségrégation, la fragilité, l’ajout de liquides et l’énergie de mélange requise. Hosokawa prend également en compte des facteurs tels que la pression de fonctionnement et le risque de contamination croisée lors de la sélection et de la configuration du mélangeur.

Le procédé environnant est tout aussi important. Le stockage, le pesage, le dosage et le transport des poudres et solides en vrac, ainsi que la vidange, l’échantillonnage et les équipements en aval, peuvent déterminer si un fonctionnement par lots ou en continu constitue la solution globale la plus robuste.

Hosokawa Micron développe donc des systèmes de mélange de poudres comme des solutions de procédé intégrées, plutôt que de considérer le mélangeur comme une machine isolée. La manipulation des poudres et solides en vrac, l’automatisation du procédé et les autres opérations unitaires peuvent être intégrées à la conception du système. La terminologie poudres et solides en vrac correspond également à celle utilisée sur le site français de Hosokawa.
